ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΕΦΥΡΟΠΛΑΣΤΙΓΓΑΣ:
- Πλήρως μεταλλική
- Διαιρούμενη κατασκευή, για ευκολία στην μεταφορά.
- Μήκος από 9μ έως 18μ. (Για μεγαλύτερες διαστάσεις επικοινωνήστε μαζί μας)
- Πλάτος 3,00μ
- Δυναμικότητα από 60tn έως 100tn
- Εύκολη και γρήγορη (μία ημέρα) εγκατάσταση και μετεγκατάσταση.
- Ύψος πλατφόρμας κύλισης περίπου 450mm από μπετόν καθαριότητας.
- Επίπεδη (Flat) αντιολισθητική πλατφόρμα
- Yψηλής ακρίβειας πιστοποιημένες με OIML και NTEP δυναμοκυψέλες.

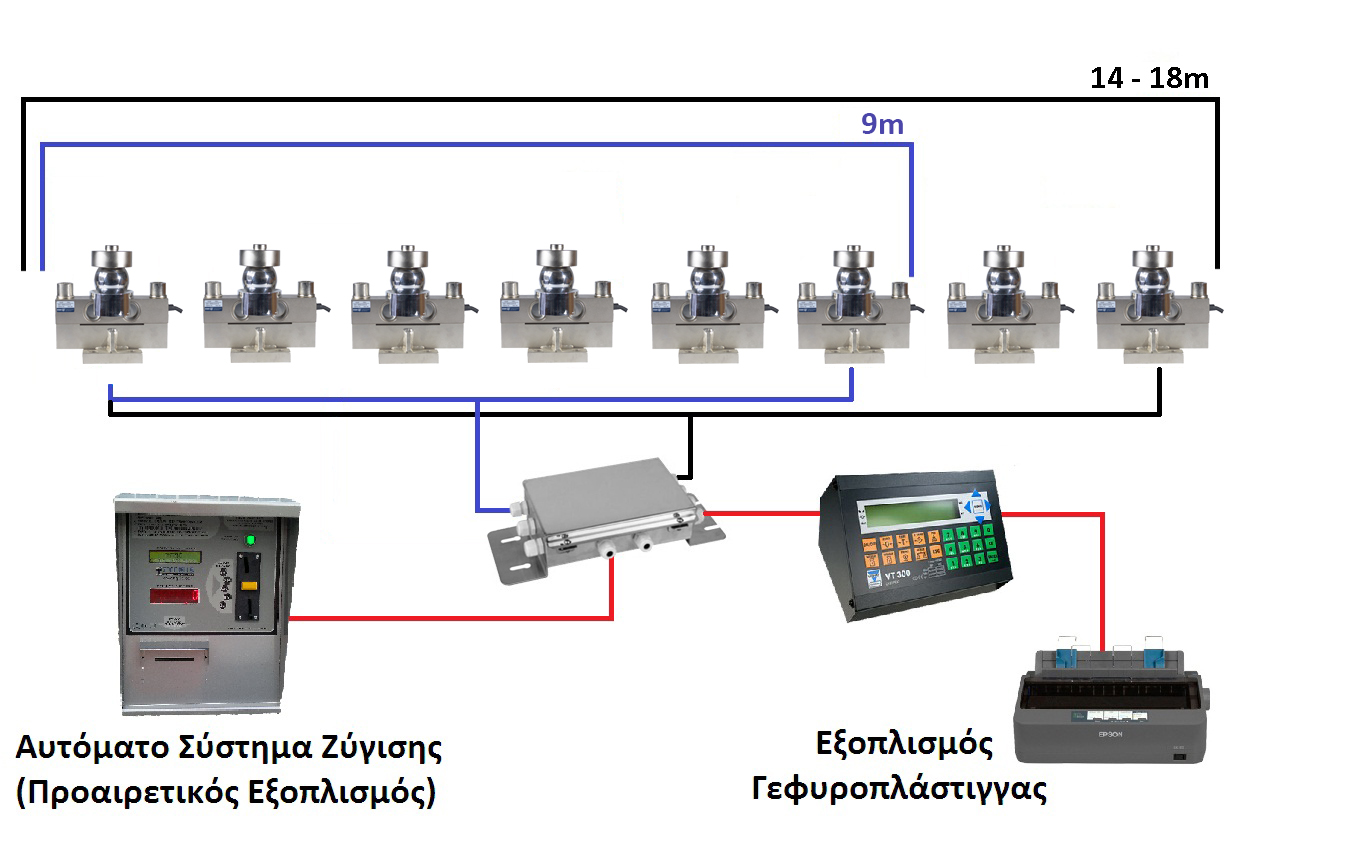

- Σύνδεση με ενδείκτη VT300 και εκτυπωτή EPSON LX350
- Πιστοποιητικό έγκρισης τύπου Ε.Κ. Αρ. ΔΠΠ 830/Ζ2-17
ΠΕΡΙΓΡΑΦΗ ΓΕΦΥΡΟΠΛΑΣΤΙΓΓΑΣ:

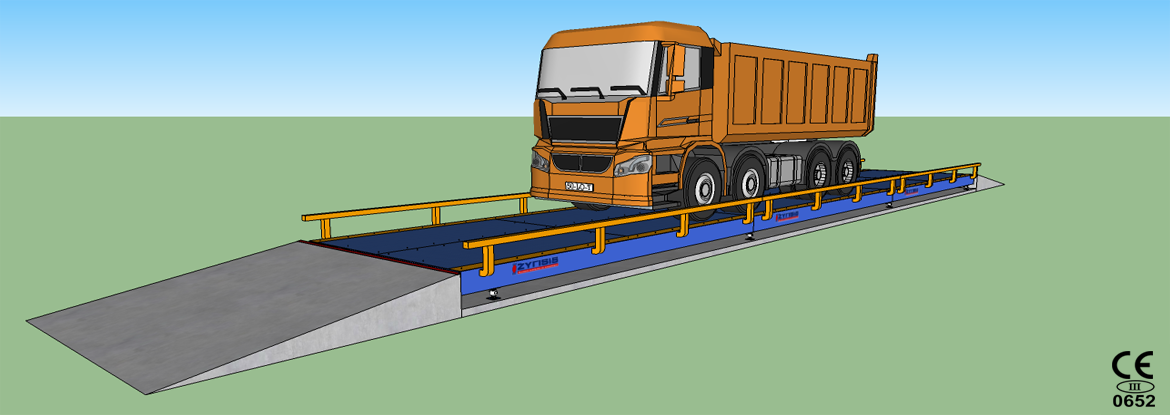

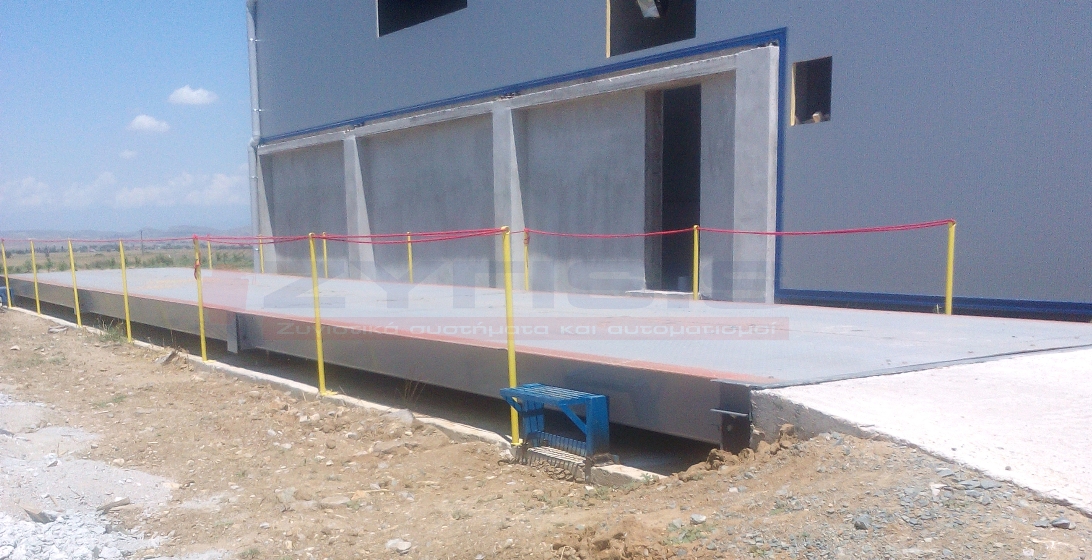

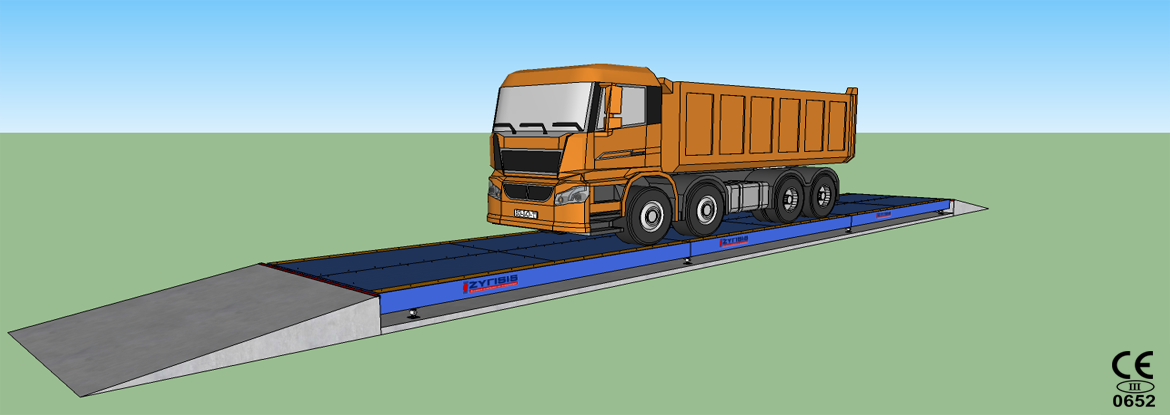

Η υπέργεια πλήρως μεταλλική γεφυροπλάστιγγα ZWB-xM/1, έχει μικρό κόστος οικοδομικών και για την εγκατάσταση της γεφυροπλάστιγγας δημιουργείται η απαραίτητη θεμελίωση και δύο ράμπες (εισόδου και εξόδου), ανάμεσα από τις οποίες πλαισιώνεται η μεταλλική κατασκευή.
Όλοι οι στατικοί υπολογισμοί της γεφυροπλάστιγγας και της θεμελίωσης έχουν γίνει ακολουθώντας τα πιο προηγμένα πρότυπα DIN 8119 και DIN 1072 για γέφυρες οδικού τύπου.

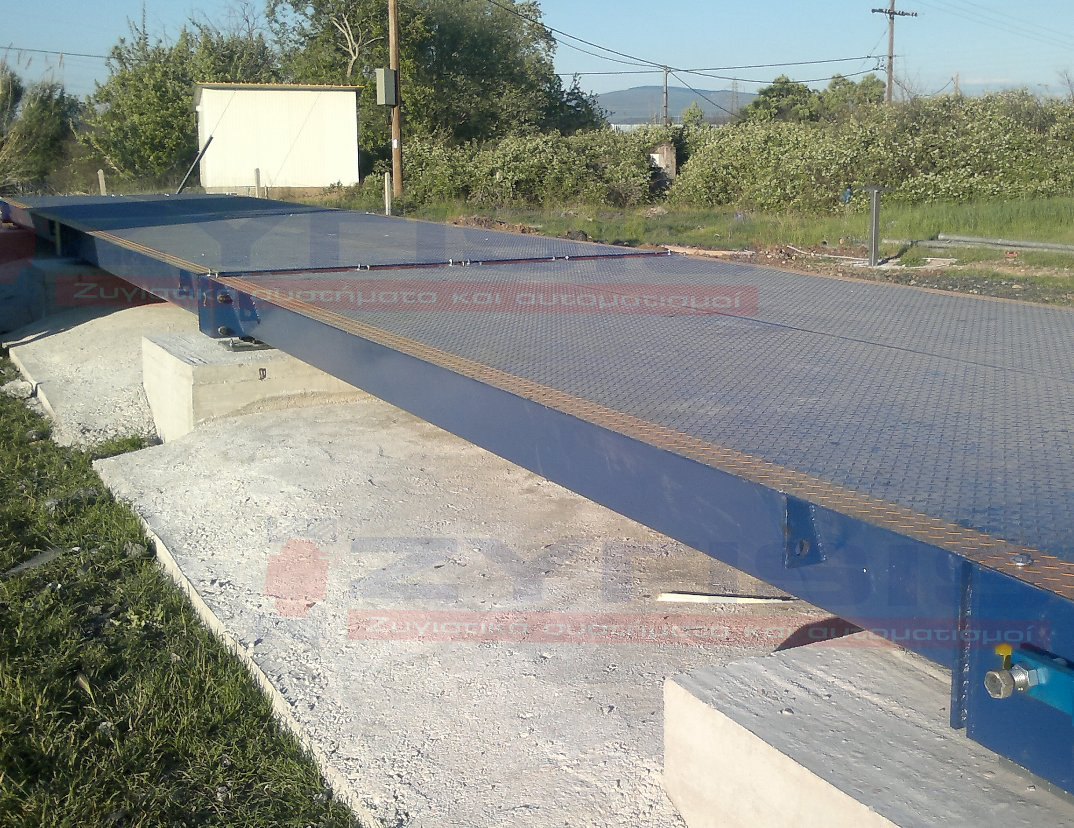

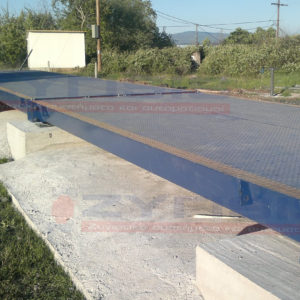

Ο μεταλλικός σκελετός της κατασκευάζεται από κύριους δοκούς τύπου U και I. Άνωθεν των κύριων δοκών τοποθετούνται μεταλλικά ελάσματα (λαμαρίνες) πάχους 10mm.
Κατά μήκος των κύριων δοκών και σε ανάλογη θέση μεταξύ τους προσαρμόζονται κάθετες υποδοκίδες κάτω από τις οποίες γίνεται η έδραση των δυναμοκυψέλες.
Στα σημεία έδρασης των δυναμοκυψελών έχουν δημιουργηθεί και τοποθετηθεί ειδικές ράβδοι ενισχύσεις και mount support που εξασφαλίζουν την στιβαρότητα και την ενιαία λειτουργία του φορέα καθώς επίσης και την σωστή μεταφορά των φορτίων στις δυναμοκυψέλες.
Η συγκέντρωση όλων των καλωδιώσεων γίνεται σε ειδική εσοχή όπου τοποθετείται το κυτίο σύνδεσης (Juction Box) με την πλακέτα συγκέντρωσης των σημάτων απο τις δυναμοκυψέλες.
Όλα τα μεταλλικά μέρη αμμοβολούνται και βάφονται με εποξειδικές και αντιοξειδωτικές βαφές υψηλής αντοχής για μακροχρόνια προστασία της γεφυροπλάστιγγας από διάβρωση και οξείδωση.

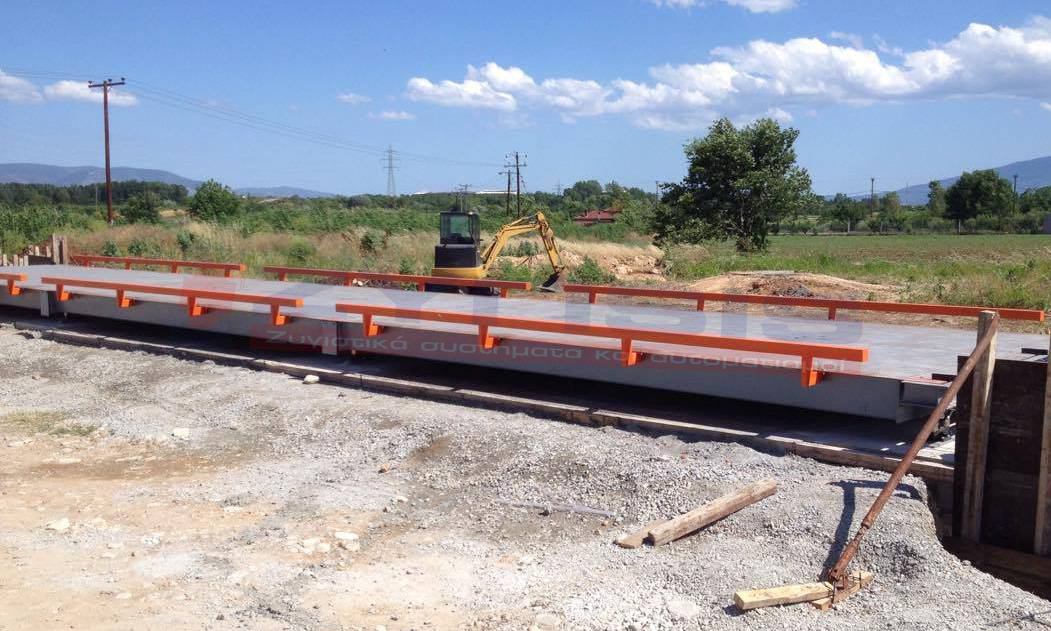

ΜΕΤΑΦΟΡΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΓΕΦΥΡΟΠΛΑΣΤΙΓΓΑΣ:
Η μεταφορά και η εγκατάσταση πραγματοποιείται από το εξειδικευμένο προσωπικό της ΖΥΓISIS, με την χρήση ιδιόκτητου γερανοφόρο φορτηγού της εταιρίας μας.
Η εγκατάσταση της γεφυροπλάστιγγας ολοκληρώνεται με την παραμετροποίηση της, σύνδεση των περιφερειακών (ενδείκτης, εκτυπωτής, κερματοδέκτης κλπ) και τη βαθμονόμηση (Calibration) της.
Στο τέλος γίνεται ο έλεγχος σωστής λειτουργίας, η επίδειξη και η εκπαίδευση των χειριστών της γεφυροπλάστιγγας και η παράδοση των εγχειριδίων χρήσης στα Ελληνικά.
Όλα τα μέρη της γεφυροπλάστιγγας συμπεριλαμβανομένων των δυναμοκυψελών και των συστημάτων στήριξης τους ,παραμένουν εύκολα προσβάσιμα μετά την εγκατάσταση , παρέχοντας απρόσκοπτη συντήρηση.
